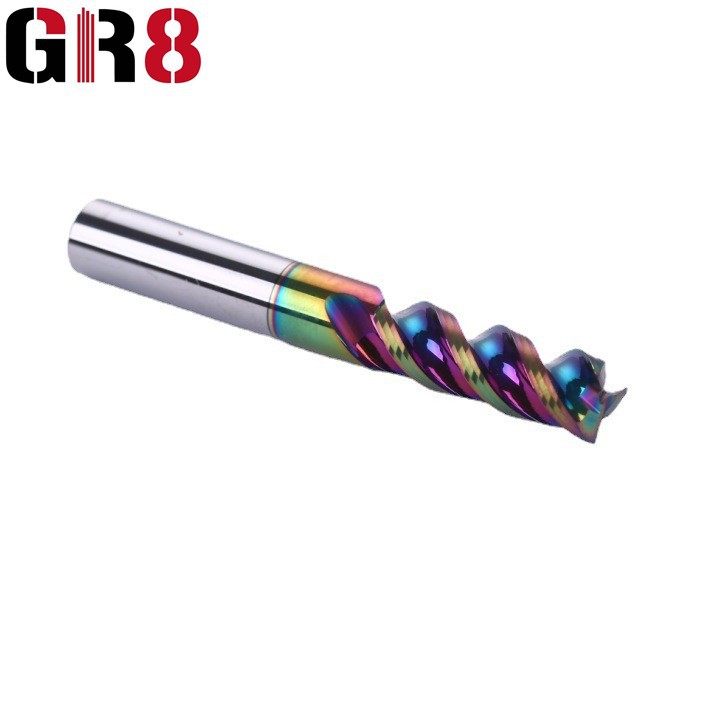

DLC покритие U слот фреза за алуминий

Прожекторни експонати

Описание

В областта на съвременната машинна обработка точните режещи инструменти са ключът към постигането на добри резултати от обработката. Тази крайна фреза за алуминий с U слот с DLC покритие е специално проектирана за обработка на алуминий, с уникална структура, DLC покритие и иновативен дизайн. Той се представя добре при различни задачи за обработка и предоставя точни и ефективни решения за задачи за обработка на алуминий. Фрезата не само има отлична антиадхезионна производителност, но също така може да удължи живота на инструмента с до 100%. Това не само помага за намаляване на разходите за обработка, но също така намалява честотата на смяна на инструмента.



Характеристика

1. U-образен дизайн: Тази DLC покритие U-слотова крайна фреза за алуминий приема U-образен дизайн, който помага да се премахнат неравностите, да се поддържа повърхността на детайла гладка, да се избегне повреда на крайния продукт и да се осигури висококачествена повърхност по време на обработка.



2. DLC покритие: Повърхността на инструмента е обработена с DLC покритие, за да осигури антиадхезионни характеристики. Това го прави подходящ за обработка на различни материали от цветни метали, като алуминиева сплав, GFRP, CFRP, медна сплав и графит, и предоставя решения за различни задачи за обработка.



3. Намаляване на съпротивлението при рязане: Неговото покритие го прави с ниски характеристики на триене, което може значително да намали съпротивлението при рязане, като по този начин подобрява ефективността на рязане и намалява консумацията на енергия.



4. Довършителни операции и сухо рязане: Инструментът се представя добре при довършителни операции и може да се използва за сухо рязане без смазка. Това допълнително намалява сложността и въздействието върху околната среда в производствения процес.



Приложение

• Обработка на алуминий: Тази крайна фреза за алуминий с U-слот с DLC покритие има отлична производителност в областта на обработката на алуминий и се превърна в инструмент на първи избор за обработка на части от алуминиева сплав и алуминиеви продукти.

• Обработка на композитни материали: Този инструмент също има отлична производителност при обработка на композитни материали като GFRP и CFRP. Неговите антиадхезионни характеристики и ефективност на рязане го правят подходящ за прецизна обработка на композитни материали.

• Обработка на медна сплав и графит: Неговият материал от твърда сплав го прави подходящ за обработка на специални материали като медна сплав и графит и осигурява ефективни и висококачествени решения за рязане на тези материали.



Фабрика





Описание на продукта

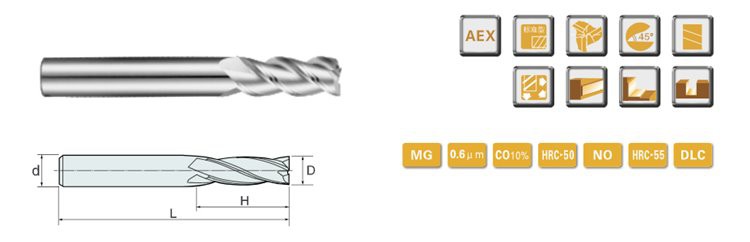

55-60HRC 3 жлеб U тип слот твърдосплавна фреза с DLC покритие за алуминий





СПЕЦИФИКАЦИЯ	d1	L1	D	L
D1*3*D4*50L	1 мм	3 мм	4 мм	50 мм
D1.5*4.5*D4*50L	1,5 мм	4,5 мм	4 мм	50 мм
D2*6*D4*50L	2 мм	6 мм	4 мм	50 мм
D2.5*7.5*D4*50L	2,5 мм	7,5 мм	4 мм	50 мм
D3*9*D4*50L	3 мм	9 мм	4 мм	50 мм
D3.5*10*D4*50L	3,5 мм	10 мм	4 мм	50 мм
D4*12*D4*50L	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	12 мм	45 мм	12 мм	100 мм
D14*45*D14*100L	14 мм	45 мм	14 мм	100 мм
D16*45*D16*100L	16 мм	45 мм	16 мм	100 мм
D18*45*D18*100L	18 мм	45 мм	18 мм	100 мм
D20*45*D20*100L	20 мм	45 мм	20 мм	100 мм
D6*45*D6*150L	6 мм	45 мм	6 мм	150 мм
D8*50*D8*150L	8 мм	50 мм	8 мм	150 мм
D10*60*D10*150L	10 мм	60 мм	10 мм	150 мм
D12*60*D12*150L	12 мм	60 мм	12 мм	150 мм
D14*70*D14*150L	14 мм	70 мм	14 мм	150 мм
D16*75*D16*150L	16 мм	75 мм	16 мм	150 мм
D18*75*D18*150L	18 мм	75 мм	18 мм	150 мм
D20*75*D20*150L	20 мм	75 мм	20 мм	150 мм



Допустими отклонения
Диаметър на канавката	Толеранс на диаметъра на канавката	Допустимо отклонение на диаметъра на стеблото
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Приложение
Въглеродна стомана Стомана	Предварително закалена стомана	Високо закален				Неръждаема стомана	Медна сплав	Алуминиева сплав
	45ХРК	50ХРК	55ХРК	60ХРК	65HRC
								○



Препоръчителни параметри



Материал	Въглеродна стомана, легирана стомана, S45C, FC, FCD, SCM, S50C, SKS...		Легирана стомана, инструментална стомана SCR, SNCM, SKD11, SKD61.NAK80		Твърда стомана, SKD11
твърдост	ХРК30		ХРК50		ХРК60
Диаметър	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Списък на суровините



Степен	ISO код	Химически състав (%)		Размер на зърното (um)	Физически механични свойства (по-големи или равни на)			Покритие
		Тоалетна	Съвместно		Плътност (g/cm3)	Твърдост (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТИСИН
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТИСИН
АФ501(60ХРК)	K05-K10	89	10	0.4	14.1	92.8	3600	НАНО ЧЕРНО
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИН)

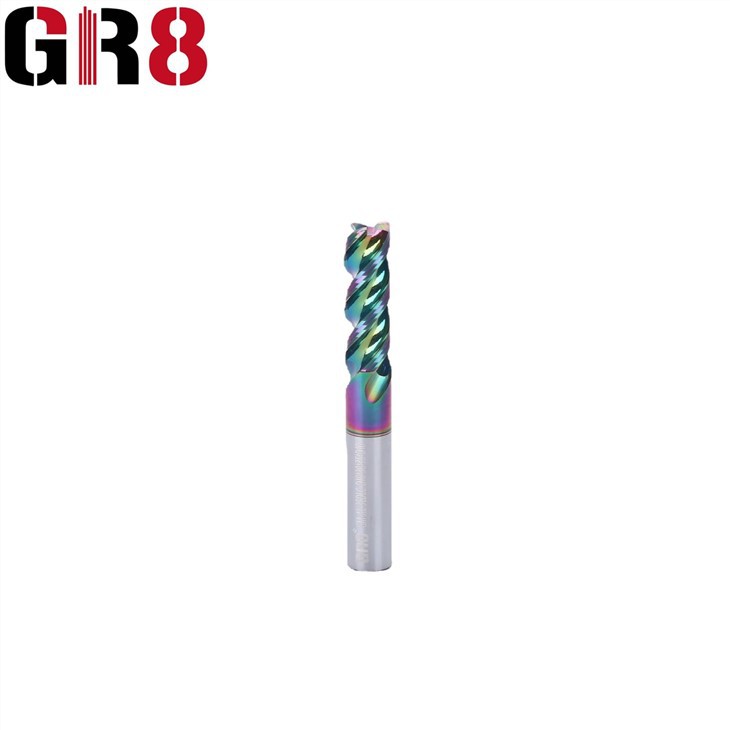

Подробни снимки





DLC покритие U слот Режещи инструменти за алуминий	DLC покритие U слот фреза за алуминий	DLC покритие U слот фреза за алуминий





Нашите предимства



Инспекция на място за всички процеси, записът на инспекцията се запазва за проследяване в продължение на 3 години.

Всички инспектори са квалифицирани с международни сертификати.

Квалифицирани WPS и професионални заварчици гарантират качество на заваряването.

100% проверка на готовите кълнове преди изпращане.

Редовно обучение на инспекторския персонал
