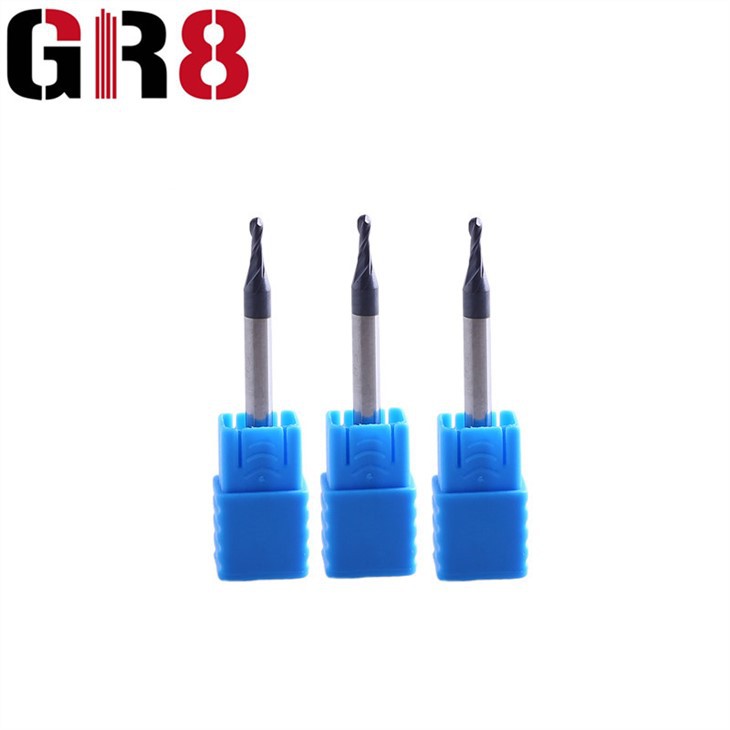

Фреза с микродиаметър и сферичен нос с 2 фрези

Когато става въпрос за рязане на работни места, правилният инструмент може да направи цялата разлика в резултатите от вашата работа. Ако търсите режещ инструмент, който осигурява прецизност и точност, не търсете повече от тази фреза с микродиаметър и топка с 2 жлеба! Независимо дали обработвате алуминий, стомана, месинг или други материали, той може да се справи с лекота. Висококачественият карбиден материал, използван в тази челна фреза, й позволява да издържа на висока температура и напрежение и да получи изключително висока устойчивост на износване и производителност на рязане, така че може да намали трудността при обработката и да подобри ефективността на обработката. Подходящ е за различни области на микрообработка със сложни форми и високи изисквания за точност, като микрообработка, обработка на електронни части, обработка на оптични устройства и др. Поради своята здравина и висока точност на позициониране, грешки и загуби, причинени от неправилна работа или пропуските в оборудването могат да бъдат намалени. Възбуден? Свържете се с нас сега за по-подробна информация!



Основни характеристики и предимства:

1. Микродиаметър дизайн

Предлага се в диаметри, вариращи от 0.1 mm до 2 mm, тази челна фреза е идеална за деликатни и сложни машинни операции, изискващи висока прецизност. Независимо дали обработва малки части или сложни компоненти, той може да постигне изключително строги допуски и гладко покритие на повърхността.



2. Дизайн с две остриета

Тази челна фреза разполага с дизайн с два ръба за превъзходна производителност на рязане и евакуация на стружки, проектирана да предотвратява натрупването на стружки и да удължава живота на инструмента. Големият брой канали намалява вибрациите и увеличава стабилността за по-плавни и по-бързи скорости на рязане.



3. Дизайн на края на топката

Дизайнът на топката на тази челна мелница допринася за нейната гъвкавост и прецизност. Заобленият връх позволява по-плавно рязане и намалява следите от инструмент върху детайла. В същото време сферичният връх позволява на инструмента да навлиза в дълбоки и тесни пространства, разширявайки диапазона от възможни приложения за рязане.



4. Подходящ за различни материали

Това2 флейти сферичен нос микродиаметър endmillможе да осигури твърдост от 60HRC, така че е подходящ за различни по твърдост и трудни за обработка метални материали, включително стомана, желязо, мед, алуминий, карбид и др.





Прожекторни експонати





Фабрика





Описание на продукта

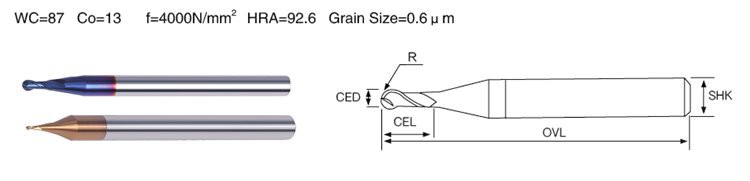

60HRC Челна фреза с микро топка и 2 накрайника за твърда стомана





СПЕЦИФИКАЦИЯ	d1	L1	D	L
D1*3*D4*50L	1 мм	3 мм	4 мм	50 мм
D1.5*4.5*D4*50L	1,5 мм	4,5 мм	4 мм	50 мм
D2*6*D4*50L	2 мм	6 мм	4 мм	50 мм
D2.5*7.5*D4*50L	2,5 мм	7,5 мм	4 мм	50 мм
D3*9*D4*50L	3 мм	9 мм	4 мм	50 мм
D3.5*10*D4*50L	3,5 мм	10 мм	4 мм	50 мм
D4*12*D4*50L	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	12 мм	45 мм	12 мм	100 мм
D14*45*D14*100L	14 мм	45 мм	14 мм	100 мм
D16*45*D16*100L	16 мм	45 мм	16 мм	100 мм
D18*45*D18*100L	18 мм	45 мм	18 мм	100 мм
D20*45*D20*100L	20 мм	45 мм	20 мм	100 мм
D6*45*D6*150L	6 мм	45 мм	6 мм	150 мм
D8*50*D8*150L	8 мм	50 мм	8 мм	150 мм
D10*60*D10*150L	10 мм	60 мм	10 мм	150 мм
D12*60*D12*150L	12 мм	60 мм	12 мм	150 мм
D14*70*D14*150L	14 мм	70 мм	14 мм	150 мм
D16*75*D16*150L	16 мм	75 мм	16 мм	150 мм
D18*75*D18*150L	18 мм	75 мм	18 мм	150 мм
D20*75*D20*150L	20 мм	75 мм	20 мм	150 мм



Допустими отклонения
Диаметър на канавката	Толеранс на диаметъра на канавката	Допустимо отклонение на диаметъра на стеблото
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Приложение
Въглеродна стомана Стомана	Предварително закалена стомана	Високо закален				Неръждаема стомана	Медна сплав	Алуминиева сплав
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Препоръчителни параметри



Материал	Въглеродна стомана, легирана стомана, S45C, FC, FCD, SCM, S50C, SKS...		Легирана стомана, инструментална стомана SCR, SNCM, SKD11, SKD61.NAK80		Твърда стомана, SKD11
твърдост	HRC30		HRC50		HRC60
Диаметър	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Списък на суровините



Степен	ISO код	Химически състав (%)		Размер на зърното (um)	Физически механични свойства (по-големи или равни на)			Покритие
		Тоалетна	Co		Плътност (g/cm3)	Твърдост (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТИСИН
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТИСИН
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	НАНО ЧЕРНО
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИН)

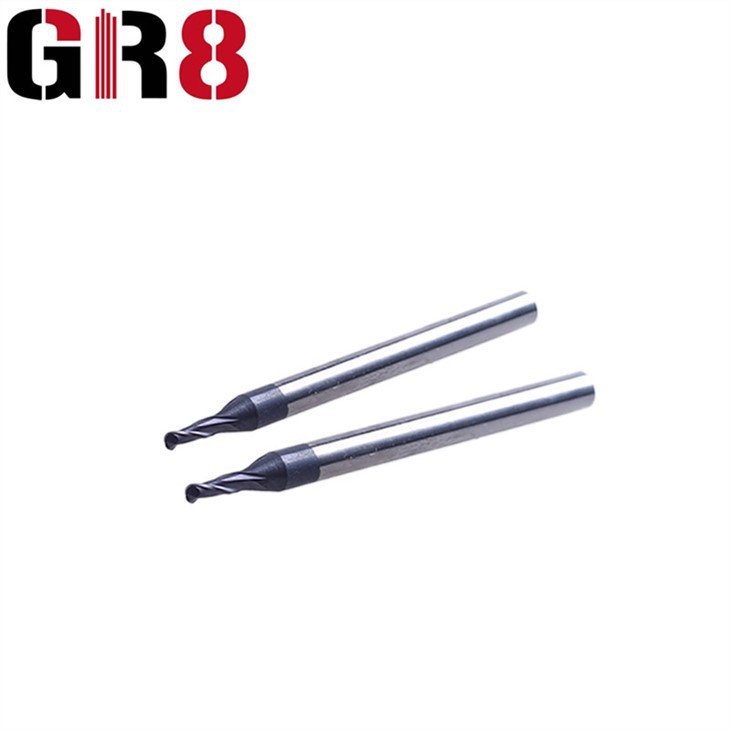

Подробни снимки





Фреза с микродиаметър с 2 фрези с сферичен връх	Челна фреза с микродиаметър и сферичен връх с 2 фрези	Твърдосплавен фреза с микродиаметър и топка с 2 фрези





Нашите предимства



Стриктният одит на договора включва всички отдели, за да се гарантира осъществимостта на всяка поръчка.

Проектиране и валидиране на процеса преди масово производство.

Стриктен контрол върху всички суровини и спомагателни материали, всички суровини достигат световно високо ниво.





Опаковка





ЧЗВ



1. Можете ли да персонализирате за клиенти?

Да, можем да персонализираме според вашите нужди, имаме отдел за научноизследователска и развойна дейност, нашите дизайнери могат да направят дизайн за вас, а нашите техници да направят прототип.



2. Какво е времето на прототипа:

Около 7 дни след като потвърдите чертежа, който направихме за вас.



3. Какво е времето за доставка за масово производство?

Около 25 дни.
