Крайна фреза с радиус на ъгъла с 4 вдлъбнатини

Прожекторни експонати

Описание

В областта на съвременното производство ефективните режещи инструменти са много важни за качеството и ефективността на обработката. Тази челна фреза с 4 вдлъбнатини на ъглов радиус се използва широко в различни области поради своя материал от циментиран карбид, радиус на филета и специално покритие. Това е ефективен режещ инструмент за машинна обработка със специален дизайн на канали, който може да осигури по-гладка повърхност по време на обработка и да намали времето, необходимо за обработка. В допълнение, той има четири режещи ръба с правилна дължина на жлеба, които могат ефективно да обработват радиуса на филето в долната част на рамото на фрезоване и да подобрят скоростта на подаване, като по този начин удължават живота на инструмента и подобряват производителността.



Характеристика

1. Дизайн на жлебове: Тази челна фреза с 4 вдлъбнатини на ъглов радиус има четири жлеба, които могат да постигнат по-гладка повърхност по време на обработка. В същото време съществуването на жлеб може също да намали времето за обработка и да подобри ефективността на производството.



2. Дизайн на радиуса на филетата: Дизайнът на радиуса на филетата позволява на крайната фреза да постигне по-висока точност. Особено при работа с предизвикателни материали като неръждаема стомана, закалена стомана и други сплави, той може да осигури по-точен ефект на рязане.



3. Специално DLC покритие: Челната фреза е покрита със специално DLC покритие, което има множество предимства. Първо, DLC покритието може ефективно да предотврати корозията и да защити режещите инструменти от външната среда. Второ, DLC покритието може също да удължи живота на инструментите и да намали риска от износване и повреда.



4. Избор на множество размери: предоставя избор на метрични и британски размери, за да отговори на различните нужди за обработка. Този избор на множество размери прави инструмента по-гъвкав и многофункционален.



Приложение



• Производство на метали: В областта на производството на метали, особено когато се работи с неръждаема стомана, закалена стомана и други материали, тази ъглова радиусна фреза с 4 вдлъбнатини може да осигури високопрецизни и ефективни решения за обработка.

• Аерокосмическа област: Тези индустрии изискват изключително висока прецизност и качество на частите, а детайлът, произведен от тази фреза, има еднакви спецификации и висока точност, които могат да отговорят на тези изисквания.

• Цех за машинна обработка: Може да отговори на нуждите от различни материали и задачи за обработка и може да осигури точен ефект на рязане за производството на механични части.





Фабрика





Описание на продукта





55HRC Челна фреза с циментиран карбид с 4 жлеба Raduius с покритие





СПЕЦИФИКАЦИЯ	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 мм	12 мм	4 мм	50 мм
D4*16*D4*75L	R0.1-R0.5/R1	4 мм	16 мм	4 мм	75 мм
D4*20*D4*100L	R0.1-R0.5/R1	4 мм	20 мм	4 мм	100 мм
D5*15*D5*50L	R0.1-R0.5/R1	5 мм	15 мм	5 мм	50 мм
D5*20*D5*75L	R0.1-R0.5/R1	5 мм	20 мм	5 мм	75 мм
D5*25*D5*100L	R0.1-R0.5/R1	5 мм	25 мм	5 мм	100 мм
D6*18*D6*50L	R0.1-R0.5/R1	6 мм	18 мм	6 мм	50 мм
D6*24*D6*75L	R0.1-R0.5/R1	6 мм	24 мм	6 мм	75 мм
D6*30*D6*100L	R0.1-R0.5/R1	6 мм	30 мм	6 мм	100 мм
D8*24*D8*60L	R0.1-R0.5/R1	8 мм	24 мм	8 мм	60 мм
D8*30*D8*75L	R0.1-R0.5/R1	8 мм	30 мм	8 мм	75 мм
D8*35*D8*100L	R0.1-R0.5/R1	8 мм	35 мм	8 мм	100 мм
D10*30*D10*75L	R0.1-R0.5/R1	10 мм	30 мм	10 мм	75 мм
D10*45*D10*100L	R0.1-R0.5/R1	10 мм	45 мм	10 мм	100 мм
D12*35*D12*75L	R0.1-R0.5/R1	12 мм	35 мм	12 мм	75 мм
D12*45*D12*100L	R0.1-R0.5/R1	12 мм	45 мм	12 мм	100 мм



Допустими отклонения
Диаметър на канавката	Толеранс на диаметъра на канавката	Допустимо отклонение на диаметъра на стеблото
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Приложение
Въглеродна стомана Стомана	Предварително закалена стомана	Високо закален				Неръждаема стомана	Медна сплав	Алуминиева сплав
	45ХРК	50ХРК	55ХРК	60ХРК	65HRC
○	○	√	√			○	○	○

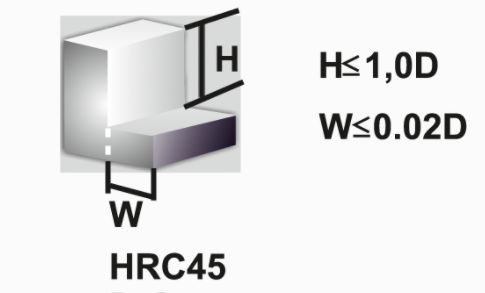

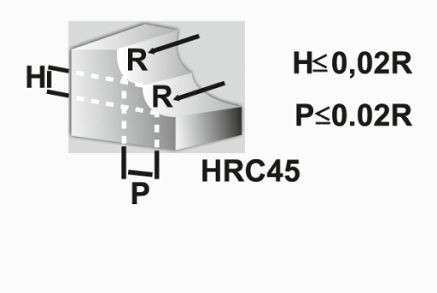

Препоръчителни параметри



Материал	Въглеродна стомана, легирана стомана, S45C, FC, FCD, SCM, S50C, SKS...		Легирана стомана, инструментална стомана SCR, SNCM, SKD11, SKD61.NAK80		Твърда стомана, SKD11
твърдост	ХРК30		ХРК50		ХРК60
Диаметър	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)	Скорост на рязане (VC) (mm-1)	Подаване (F) (mm-min)
1 мм	22000	400	18000	200	9000	140
1,5 мм	12000	500	11000	280	5200	150
2 мм	10000	550	10000	280	4600	170
3 мм	9000	600	5500	310	3500	220
4 мм	6000	750	5000	400	2200	220
5 мм	4800	800	4000	400	1700	240
6 мм	4500	820	3800	420	1600	300
8 мм	3500	820	2800	420	1000	300
10 мм	3000	820	1800	420	900	300
12 мм	2000	820	1600	350	800	300
16 мм	1500	650	1000	300	500	150
20 мм	1200	650	900	300	400	150





Списък на суровините



Степен	ISO код	Химически състав (%)		Размер на зърното (um)	Физически механични свойства (по-големи или равни на)			Покритие
		Тоалетна	Съвместно		Плътност (g/cm3)	Твърдост (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	ТИСИН
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	ТИСИН
АФ501(60ХРК)	K05-K10	89	10	0.4	14.1	92.8	3600	НАНО ЧЕРНО
AF308 (65HRC)	K05-K10	91	8	0.3	14	93.8	3800	НАНО (СИН)

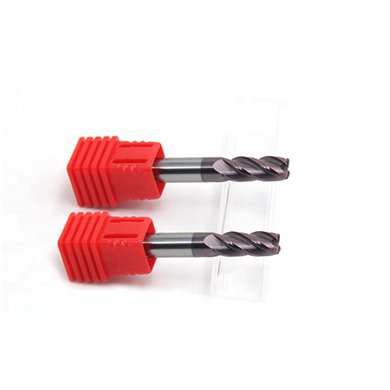

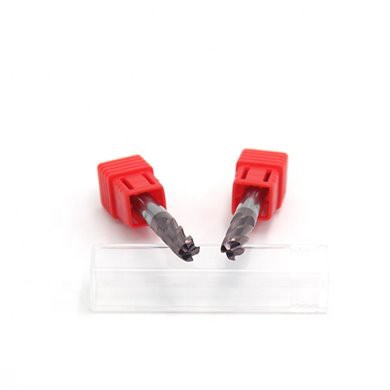

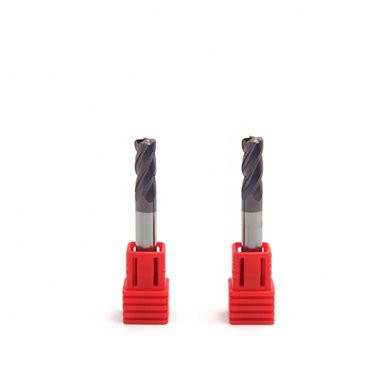

Подробни снимки





Фреза за ъглов радиус с 4 жлеба	Твърдосплавен фреза с 4 вдлъбнатини, ъглов радиус	Карбидна фреза с 4 вдлъбнатини, ъглов радиус





Нашите предимства



1. След като получим вашето запитване, ние ще ви отговорим след 12 часа

2. Моля, не се колебайте да ми се обадите по всяко време

3. Примерна поръчка е добре дошла

4. Добре дошли да посетите нашата фабрика, ние ще ви вземем

5. Моля, не се колебайте да ни попитате ценова листа





Опаковка





ЧЗВ



Q1: Компания или фабрика:

A1: Ние сме професионална фабрика за карбидни инструменти повече от 10 години. най-добрите инструменти от волфрамов карбид се произвеждат в Китай.



Q2: Какво е вашето MOQ?

A2: Приветстваме вашата поръчка за проба, за да тестваме нашето качество, вярваме, че ще откриете, че ние сме правилният доставчик, който търсите. така че няма MOQ.



Q3: Мога ли да получа вашия каталог?

A3: Да, разбира се. можем да ви изпратим по имейл.



Q4: Колко време мога да получа поръчката

A4: Примерна поръчка 1-5 дни. голяма поръчка трябва да се провери, обикновено 15-25 дни.



Q5: Можете ли да направите стоките според нашите чертежи?

A5: Да, добре е, имаме отдел за професионално формоване.
